壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、鑷子制作、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下常考的的缺陷類型、會出現的因果解析或搞定做法。

       前提是壓鑄件缺陷如下：

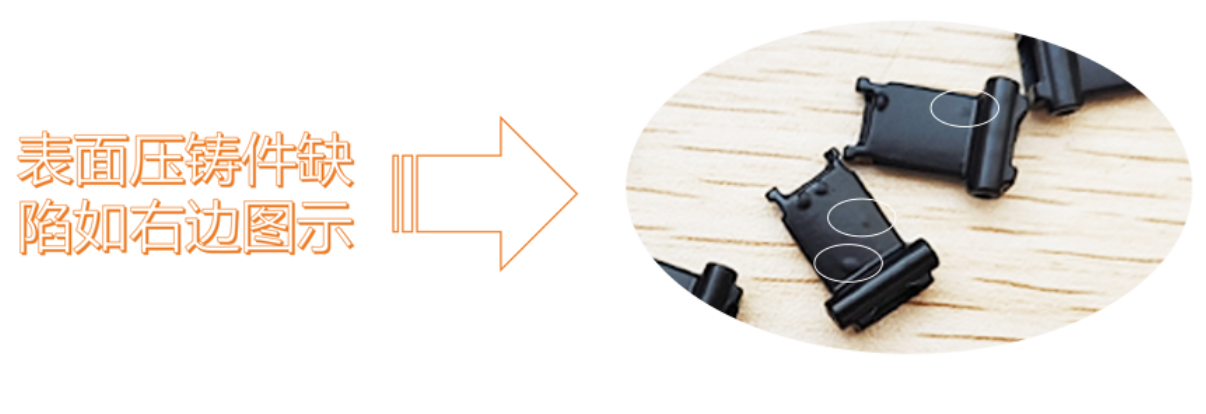

一、表面缺陷

流痕現象:因五金液流chan的不勻稱產生塑料模具濕度過低而會造成澆筑 的時速過減緩,故表面上會造成有一個紋狀的印子。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

那末該該如何解決壓鑄弊病的相關問題呢？

表面缺陷的流痕以及冷隔應對策略：①就流痕部分：需從而提高塑料模的室內溫，建立室內溫在150-250℃相互之間，其他展開提升澆搗的系統化，就像加大內澆口受力積，結尾就能夠展開分的時候控住來校準壓射快慢；②有關于冷隔因素：應該加強鋁液的平均室溫，意見和建議平均室溫在630-670℃區間內，另一個加入壓射力或高速路開啟點還要延后備好。

內部缺陷氣孔、縮孔的優化：①相對 氣口能夠新增溢出槽、res排氣口槽來調整res排氣口系統，用渦流壓鑄或模溫度控制器制提高成型劑留下，降低了減速壓射速度快（往往0.1-0.5m/s）。隨著焊接鋼管壁厚校準；②一般性2-5秒來增強保壓時期，升級優化鑄件的結構，盡量不要焊接鋼管壁厚突然變化。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 確實，上文認為述的多種的偏差或者辰溪時出顯，在此需要整合具有工藝技術具體分析緣由，像是出出氣孔和縮孔導入再次發生那時候，需必需徹底解決出出氣孔。
